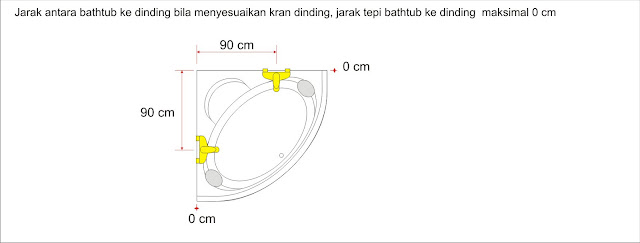

Untuk tinggi kran di dinding, mengikuti model bathtubnya. standar pengukurannya, tinggi bathtub + tebal landasan bathtub = titik 0 ketinggian. jadi tinggal anda tambahkan saja berapa jarak tinggi kran yang anda inginkan dari bathtub. Idealnya diantara 10 - 20 cm.
Sebelum keramik terpasang ada beberapa hal yang harus kita siapkan untuk whirlpool.
Di tahap ini, sebaiknya juga disiapkan saluran pembuangan untuk air dari bathtub dan juga saluran untuk kran nantinya. Ini bisa dilihat di "Persiapan Pemasangan Bathtub" ( tanpa whirlpool ).
Bila saluran pembuangan air dari bathtub dan kran sudah terpasang, maka kita siapkan step berikutnya.
LISTRIK UNTUK WHIRLPOOL
Sebelum keramik terpasang, siapkan stop kontak listrik untuk listrik mesin whirlpool nantinya.
Siapkan stop kontak minimal 15 cm diatas lantai.
PINTU INSTALASI
KRAN BATHTUB.
Pintu instalasi dibuat dengan ukuran standart 40 x 40 cm.
Fungsinya untuk mengeluarkan mesin whirlpool bila terjadi gangguan atau hendak diganti, tanpa lagi mengangkat bathtub.
FUNGSI DAN LETAK ACCESSORIES WHIRLPOOL
CARA MEMASANG WHIRLPOOL BATHTUB
Untuk pemasangan mesin ke bathtub, hanya perlu 4 langkah saja yaitu :
ON / OFF : Kalau yang satu ini sudah umum dan penggunaannya dengan cara ditekan. Tekan satu kali untuk menyalakan, lalu tekan satu kali lagi untuk mematikan mesin. Letaknya di sisi bagian atas bathtub.
Air control : Ini bukan tombol untuk ditekan, tapi untuk diputar. Kekiri semakin besar, ke ke kanan semakin kecil. Letaknya selalu disandingkan dengan on/off. tapi ada beberapa kasus dari customer saya maunya di dipisah.
Suction : Lubang ini dibuat untuk menghisap air dari bathtub masuk ke dalam mesin. tambahan, jangan biasakan menyalakan mesin bila bagian ini dan bagian nozzle belum terendam air. bisa mengakibatkan panas pada kumparan putaran dinamo mesin whirlpoolnya nanti.
Nozzle : Nozzle adalah lubang saluran dari pompa whirlpool untuk
menyemburkan air dari mesin. Jjadi skema airnya jelas yaa.. pertama air
dari kran. Lalu setelah kran dimatikan, mesin menghisap air dari dalam
bathtub, melalui suction ----lalu masuk ke mesin pompa --- lalu
disemburkan lagi melalui nozzle -- lalu di hisap lagi melalui suction --
lalu begitu terus sampai mesin dimatikan melalui on/off.
Selang : Ini juga pasti bisa anda bayangkan fungsinya. Menghubungkan suction ke mesin dan mesin ke nozzle. Ada 3 selang, pertama agak besar itu selang air, dan yang kecil selang angin untuk air control. Lalu satu lagi selang paling besar, dari suction ke mesin. di foto ini tidak terlihat adanya dibelakan bathtub.
seperti itu standartnya skema whirlpool. itu berlaku untuk bathtub standing, bathtub long atau bathtub sudut.
LETAK MESIN
INSTAL MESIN WHIRLPOOL
CARA MEMASANG WHIRLPOOL BATHTUB
Untuk pemasangan mesin ke bathtub, hanya perlu 4 langkah saja yaitu :
Selang bening/transparan (kecil), masuk ke tombol ON/OFF --- ujung yang satunya masuk ke mesin bagian belakang. Putar bagian putih, lalu kembali kencangkan setelah selang bening masuk.
CONNECTOR A : Selang Putih besar (3/4 inc) bagian ATAS , masuk ke Mesin whirlpool bagian ATAS lalu kencangkan ( gambar A )
CONNECTOR B : Selang Putih besar (1,5 inc) bagian BAWAH , masuk ke Mesin whirlpool bagian BAWAH ( Suction ) lalu kencangkan ( gambar B )
Terakhir adalah sambungan Listriknya. hubungkan mesin ke stop kontak listrik. Mematikan dan menghidupkan mesin, nantinya dengan menekan tombol ON/OFF diatas bathtub.
Kami
selalu melakukan uji coba mesin di pabrik sebelum dikirim. Tetapi
sebaiknya, sebelum dipasang penutup depan dari bathtub, mesin bisa diuji
coba kembali.
Bila tidak ada masalah, bisa langsung dipasang ke posisi.
Sebelum keramik terpasang ada beberapa hal yang harus kita siapkan untuk whirlpool.
Di tahap ini, sebaiknya juga disiapkan saluran pembuangan untuk air dari bathtub dan juga saluran untuk kran nantinya. Ini bisa dilihat di "Persiapan Pemasangan Bathtub" ( tanpa whirlpool ).
Bila saluran pembuangan air dari bathtub dan kran sudah terpasang, maka kita siapkan step berikutnya.
LISTRIK UNTUK WHIRLPOOL
Sebelum keramik terpasang, siapkan stop kontak listrik untuk listrik mesin whirlpool nantinya.
Siapkan stop kontak minimal 15 cm diatas lantai.
PINTU INSTALASI
KRAN BATHTUB.
Pintu instalasi dibuat dengan ukuran standart 40 x 40 cm.
Fungsinya untuk mengeluarkan mesin whirlpool bila terjadi gangguan atau hendak diganti, tanpa lagi mengangkat bathtub.
LETAK MESIN
INSTAL MESIN WHIRLPOOL
CARA MEMASANG WHIRLPOOL BATHTUB
Untuk pemasangan mesin ke bathtub, hanya perlu 4 langkah saja yaitu :
Selang bening/transparan (kecil), masuk ke tombol ON/OFF --- ujung yang satunya masuk ke mesin bagian belakang. Putar bagian putih, lalu kembali kencangkan setelah selang bening masuk.
CONNECTOR A : Selang Putih besar (3/4 inc) bagian ATAS , masuk ke Mesin whirlpool bagian ATAS lalu kencangkan ( gambar A )
CONNECTOR B : Selang Putih besar (1,5 inc) bagian BAWAH , masuk ke Mesin whirlpool bagian BAWAH ( Suction ) lalu kencangkan ( gambar B )
Terakhir adalah sambungan Listriknya. hubungkan mesin ke stop kontak listrik. Mematikan dan menghidupkan mesin, nantinya dengan menekan tombol ON/OFF diatas bathtub.
Kami selalu melakukan uji coba mesin di pabrik sebelum dikirim. Tetapi sebaiknya, sebelum dipasang ke posisi bathtub, mesin bisa diuji coba kembali di lokasi.
Bila tidak ada masalah, bisa langsung dipasang ke posisi.
Sebelum keramik terpasang ada beberapa hal yang harus kita siapkan untuk pasang bathtub.
INGAT ! Ini adalah halaman untuk cara pemasangan bathtub TANPA MESIN WHIRLPOOL. Sementara untuk pemasangan dengan whirlpool bisa dilihat di bisa dilihat di "Persiapan Pemasangan Whirlpool" ( bathtub dengan whirlpool ).
Meskipun bathtub anda tidak memakai whirlpool, sebaiknya anda melihat juga cara pemasangan bathtub dengan whirlpool, karna masih ada satu lagi yang perlu di tambah yaitu aliran listrik, bila anda berfikir untuk memasang whirlpool suatu saat nanti.
SALURAN PEMBUANGAN AIR BATHTUB SETELAH DIPAKAI
Sebelum keramik terpasang, siapkan lubang pembuangan yang mengarah ke saluran pembuangan air di kamar mandi anda.
Perhatikan gambar kerja di setiap type bathtub, disitu selalu terdapat ukuran bathtub, dan posisi lubang avurnya seperti dibawah ini.
Penggunaan pipa pembuangan bisa menggunakan pipa 2- 4 inc.
INSTALASI KRAN AIR DI BATHTUB
Buat saluran untuk kran air di dinding kamar mandi anda. berikut kira-kira posisi krannya. bisa anda lihat lebih jauh di JARAK IDEAL POSISI KRAN
PINTU INSTALASI
Pintu instalasi dibuat dengan ukuran standart 40 x 40 cm.
Fungsinya untuk memperbaiki avur bathtub bila terjadi gangguan atau hendak diganti, tanpa lagi mengangkat bathtub.
Jangan lupaa..., Pintu istalasi itu sebaiknya dibuat ditempat avur berada.
Karna berfungsi untuk memperbaiki avur bila ada masalah, tentunya bisa dibayangkan, haruslah dibuat dekat dengan posisi avur bathtubnya.
untuk bathtub sudut, bisa dilakukan penggantian dari sisi depan, dengan melepas bagian dek bathtub. ( penutup depan ).
untuk lebih jelasnya, saya buatkan videonya di youtube langkah2 pemasangan yang benar.
